LCR03

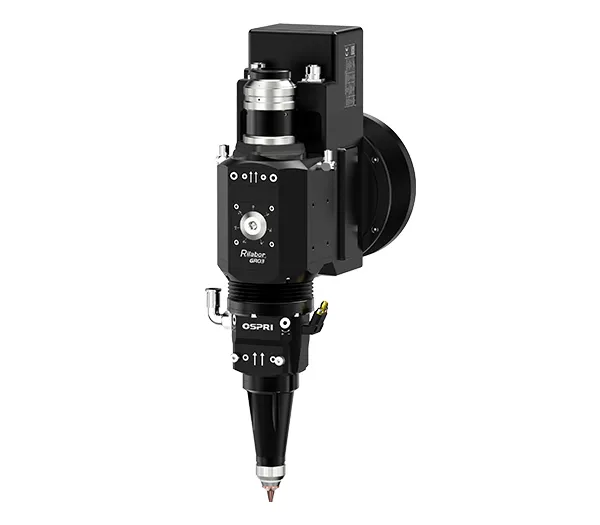

Cabezal de corte láser robótico 3D, de 3 kW

Cabezal de corte láser con enfoque manual y eje seguidor integrado para trabajar con geometrías 3D complejas

Cabezal de corte láser robótico 3D, de 3 kW
  • Cabezal de corte láser robótico 3D, de 3 kW
  • Cabezal de corte láser robótico 3D, de 3 kW
    Sin protección anticolisión
  • Cabezal de corte láser robótico 3D, de 3 kW
    Con protección anticolisión

    • LCR03

    Cabezal de corte láser robótico 3D, de 3 kW

    Cabezal de corte láser con enfoque manual y eje seguidor integrado para trabajar con geometrías 3D complejas

    Nuestros cabezales de corte láser robóticos 3D de 3 kW con enfoque manual incorporan refrigeración por agua que mantiene la temperatura constante durante largas jornadas de trabajo, mientras que el sistema anticolisión se reinicia automáticamente ante impactos leves. Su carcasa ligera y sellada contra el polvo facilita la manipulación y el mantenimiento y la óptica tiene una ventana protectora de tres capas que resiste el desgaste y protege contra la contaminación, garantizando cortes precisos y confiables.

    Solicite una cotización
    Manual del producto
    Especificaciones
    Tipo Cabezal de corte láser robótico 3D con enfoque manual
    Modelo LCR03
    Modo de enfoque Enfoque manual
    Tipo de interfaz QBH
    Longitud de onda 1080 nm ± 10 nm
    Potencia nominal ≤4 kW
    Longitud focal 150 mm/125 mm
    Longitud de colimación 75 mm
    Rango de enfoque -12 mm~+12 mm / -9 mm~+9 mm
    Rango de ajuste de centrado ±1.5 mm
    Precisión de posicionamiento del enfoque manual  0.1 mm
    Recorrido de seguimiento 27 mm
    Velocidad de seguimiento ≤250 mm/s
    Presión del gas auxiliar ≤2.5 MPa
    Peso 5 kg
    Aplicación

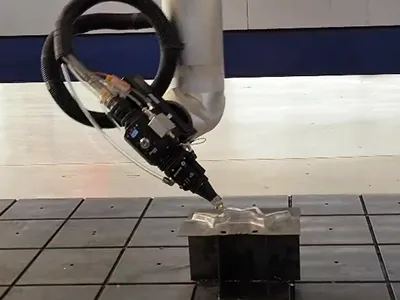

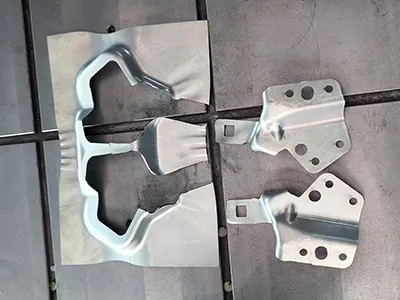

    Estos cabezales de corte láser 3D están diseñados para integrarse en máquinas de corte de cinco ejes y celdas robóticas, ideales para trabajar con carrocerías, guardabarros y otros paneles exteriores. Permiten procesar de manera constante acero al carbono, aluminio, cobre y metal galvanizado, garantizando cortes precisos y de muy buena calidad.

    • Cabezal de corte láser robótico 3D, de 3 kW
    • Cabezal de corte láser robótico 3D, de 3 kW
    Características

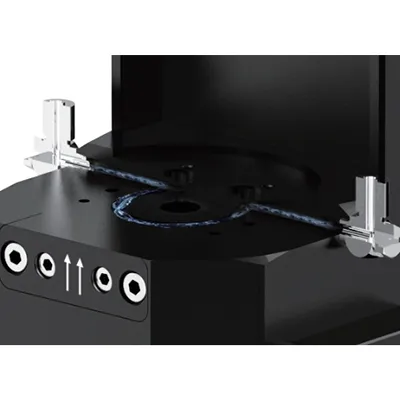

    Entrada de fibra QBH con refrigeración por agua para un rendimiento estable
    Entrada de fibra QBH con refrigeración por agua para un rendimiento estable

    La refrigeración por agua de circuito cerrado en la interfaz QBH mantiene la temperatura constante y evita la condensación en la óptica, asegurando un funcionamiento prolongado y seguro del cabezal láser.

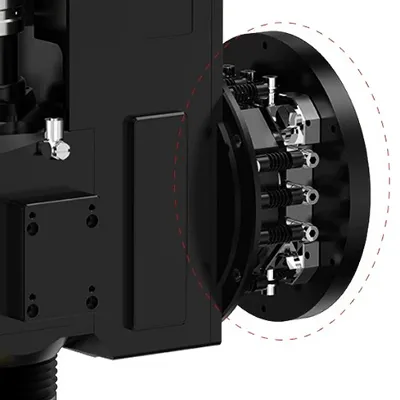

    Reubicación precisa luego de impactos
    Reubicación precisa luego de impactos

    Un sistema cónico de tres puntos permite que el cabezal vuelva a su posición original después de un golpe, asegurando que la alineación se mantenga exacta y sin necesidad de ajustes adicionales.

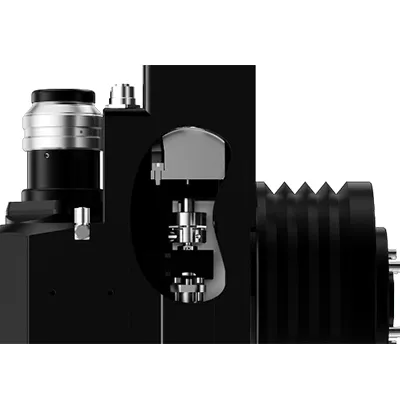

    Seguidor de altura integrado y sellado, de respuesta rápida
    Seguidor de altura integrado y sellado, de respuesta rápida

    El módulo de seguimiento de altura (con control capacitivo) está completamente sellado y es ligero, lo que evita la entrada de polvo y permite un rastreo rápido de la superficie, garantizando cortes precisos incluso a gran velocidad.

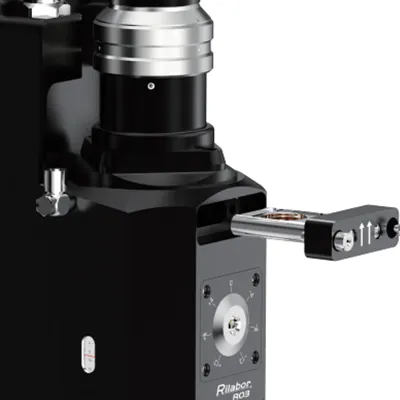

    Triple ventana de protección óptica
    Triple ventana de protección óptica

    Tres capas de protección resguardan la lente de enfoque central contra polvo y salpicaduras, prolongando la vida útil del cabezal y asegurando un rendimiento confiable en la producción diaria.

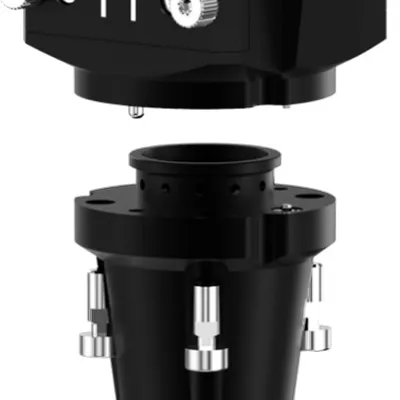

    Protección anticolisión con señal de parada
    Protección anticolisión con señal de parada

    El soporte del sensor, diseñado con tornillos de seguridad que se rompen en caso de impacto, protege el cabezal y envía automáticamente una señal de parada al controlador, evitando daños mayores y garantizando un funcionamiento seguro.

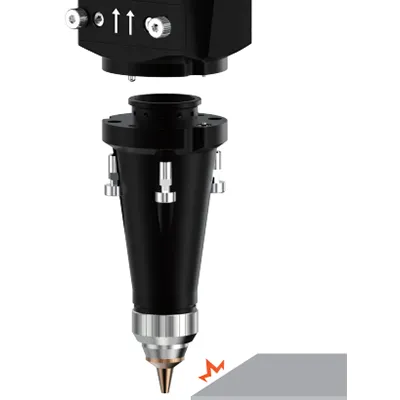

    Parada de emergencia por colisión para una producción segura
    Parada de emergencia por colisión para una producción segura

    El sistema de detección de colisiones se conecta al controlador y corta la energía de inmediato después de un impacto, protegiendo el cabezal y evitando daños graves durante la producción.
