LCR04

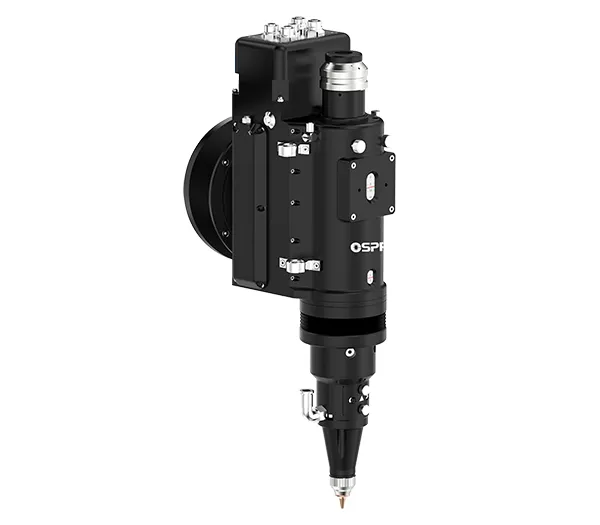

Cabezal de corte láser robótico 3D, de 4 kW

Cabezal de corte láser con autoenfoque y sistema de seguimiento integrado, ideal para realizar cortes precisos en piezas tridimensionales de geometrías complejas

Cabezal de corte láser robótico 3D, de 4 kW
  • Cabezal de corte láser robótico 3D, de 4 kW
  • Cabezal de corte láser robótico 3D, de 4 kW

    • LCR04

    Cabezal de corte láser robótico 3D, de 4 kW

    Cabezal de corte láser con autoenfoque y sistema de seguimiento integrado, ideal para realizar cortes precisos en piezas tridimensionales de geometrías complejas

    Uno de los principales desafíos del corte láser robótico 3D es conservar siempre la distancia adecuada entre la boquilla y la superficie de la pieza, incluso cuando la trayectoria atraviesa curvas o zonas con diferentes espesores. Nuestros cabezales de corte láser 3D de 4 kW resuelven este problema gracias a su sistema de autoenfoque y al seguidor de altura integrado con control capacitivo, que ajusta de forma automática la separación durante el proceso. Garantizando así una calidad de corte uniforme, sin importar los cambios de ángulo o velocidad del robot. Su diseño compacto y hermético permite trabajar cómodamente en espacios reducidos, mientras que el mecanismo de reinicio de alta precisión y la estructura anticolisión protegen la alineación ante pequeños impactos, manteniendo la producción estable y confiable.

    Solicite una cotización
    Manual del producto
    Especificaciones
    Tipo Cabezal de corte láser robótico 3D con enfoque automático
    Modelo LCR04
    Tipo de interfaz  QBH
    Longitud de onda 1080 nm ± 10 nm
    Potencia nominal ≤4 kW
    Longitud focal 150 mm
    Longitud de colimación 75 mm
    Rango de enfoque -24 mm~+20 mm
    Rango de ajuste de centrado ±1.5 mm
    Velocidad de enfoque ≤200 mm/s
    Precisión de repetición del eje de enfoque 0.05 mm
    Recorrido de enfoque 12 mm
    Velocidad de enfoque ≤50 mm/s
    Recorrido de seguimiento 27 mm
    Velocidad de seguimiento ≤250 mm/s
    Presión del gas auxiliar ≤2.5 MPa
    Peso 7 kg
    Aplicación

    Se integran fácilmente en máquinas de cinco ejes y sistemas robóticos, ofreciendo un excelente rendimiento en la fabricación de carrocerías, guardabarros y paneles exteriores. Son capaces de procesar acero al carbono, aluminio, cobre y chapas galvanizadas, garantizando una calidad de corte uniforme y precisa en cada aplicación.
    Características

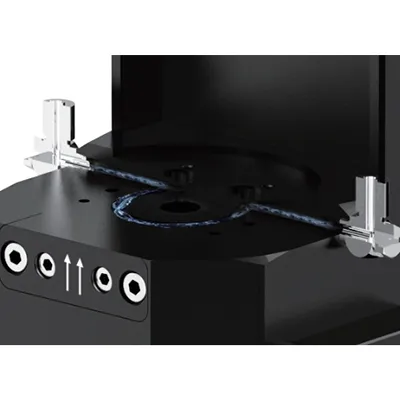

    Entrada de fibra QBH con refrigeración por agua para un rendimiento estable
    Entrada de fibra QBH con refrigeración por agua para un rendimiento estable

    El sistema de enfriamiento de circuito cerrado en la conexión QBH mantiene una temperatura constante y evita la condensación en los componentes ópticos, asegurando un funcionamiento confiable incluso en trayectorias de corte prolongadas.

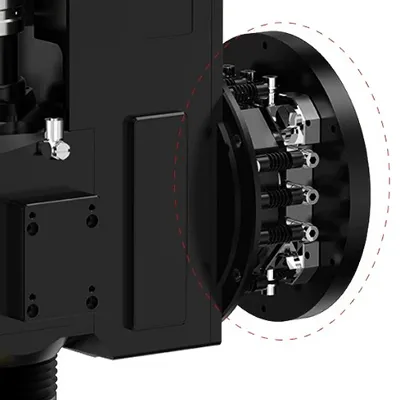

    Sistema de reinicio de gran precisión
    Sistema de reinicio de gran precisión

    Gracias a un mecanismo cónico de tres puntos, el cabezal recupera automáticamente su posición exacta tras un impacto, manteniendo la alineación garantizando la continuidad del trabajo sin necesidad de reajustes.

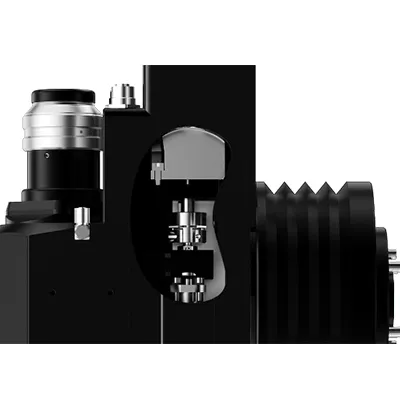

    Seguidor de altura integrado, sellado y de respuesta ultrarrápida
    Seguidor de altura integrado, sellado y de respuesta ultrarrápida

    El sistema de control capacitivo integrado está completamente sellado para impedir la entrada de polvo, lo que prolonga su vida útil y asegura un seguimiento rápido y preciso de las superficies, incluso a altas velocidades de corte.

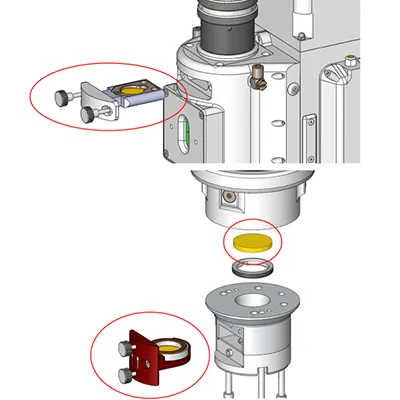

    Triple protección óptica para mayor durabilidad
    Triple protección óptica para mayor durabilidad

    El sistema incorpora tres ventanas protectoras que resguardan la lente de enfoque frente a salpicaduras y partículas, garantizando un rendimiento estable y una vida útil prolongada en condiciones de trabajo exigentes.

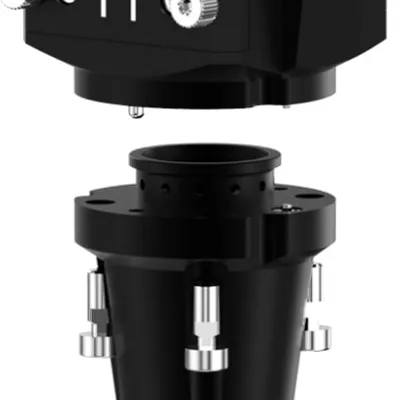

    Protección anticolisión con señal de parada integrada
    Protección anticolisión con señal de parada integrada

    El sistema cuenta con un soporte sensor equipado con tornillos de seguridad que se rompen de forma controlada ante un impacto, evitando daños mayores en el cabezal y activando de inmediato una señal de parada al controlador para proteger todo el equipo.

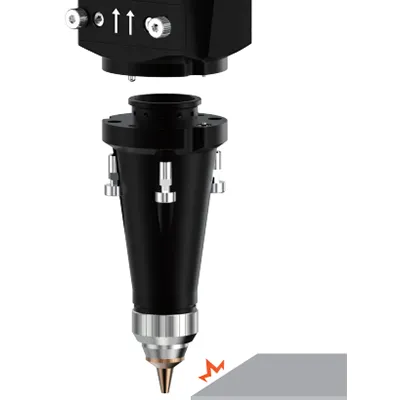

    Parada automática por colisión para una operación más segura
    Parada automática por colisión para una operación más segura

    El sistema de detección de impactos está vinculado al control principal y detiene instantáneamente el funcionamiento al detectar una colisión, protegiendo tanto el cabezal como la maquinaria y garantizando una producción segura y confiable.
