LCF15A

Cabezal de corte láser de fibra biselado de 15 kW (péndulo simple , ángulo recto, autoenfocable)

Cabezal láser inteligente de 15 kW de autoenfoque y funciones inteligentes para cortes precisos y eficientes en tubos y perfiles metálicos

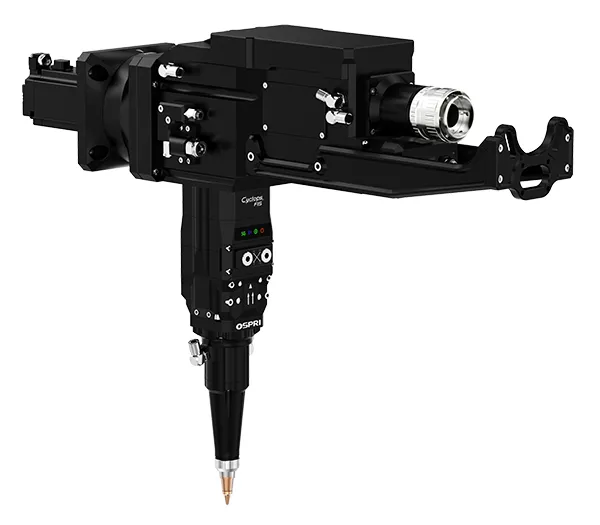

LCF15A1

Cabezal de corte láser de fibra biselado de 15 kW (péndulo simple , ángulo recto, autoenfocable)
  • Cabezal de corte láser de fibra biselado de 15 kW (péndulo simple , ángulo recto, autoenfocable)
  • Cabezal de corte láser de fibra biselado de 15 kW (péndulo simple , ángulo recto, autoenfocable)
  • Cabezal de corte láser de fibra biselado de 15 kW (péndulo simple , ángulo recto, autoenfocable)

    • Interfaz/conector láser frontal, figura 1 con soporte de montaje, figura 2 sin soporte de montaje

    Solicite una cotización
    Manual del producto

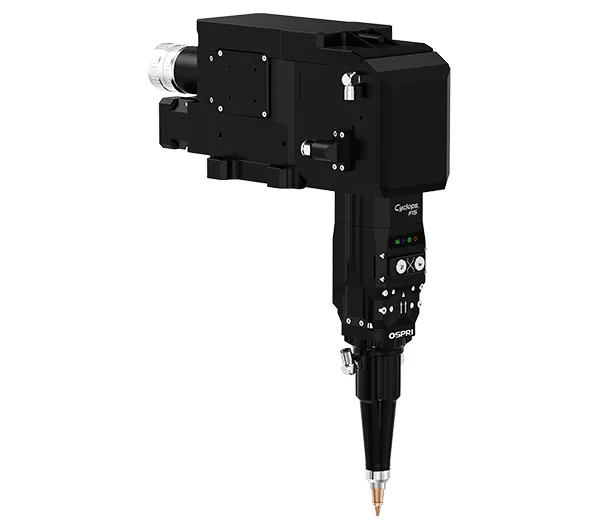

    LCF15A2

    Cabezal de corte láser de fibra biselado de 15 kW (péndulo simple , ángulo recto, autoenfocable)
  • Cabezal de corte láser de fibra biselado de 15 kW (péndulo simple , ángulo recto, autoenfocable)
  • Cabezal de corte láser de fibra biselado de 15 kW (péndulo simple , ángulo recto, autoenfocable)
  • Cabezal de corte láser de fibra biselado de 15 kW (péndulo simple , ángulo recto, autoenfocable)

    • Interfaz/conector láser posterior, figura 1 sin soporte de montaje, figura 2 con soporte de montaje

    Solicite una cotización
    Manual del producto

    Diseñado para cortar tubos metálicos y perfiles estructurales con alto rendimiento, este cabezal ajusta automáticamente su sensor para adaptarse a diferentes tipos de perfiles y mantener cortes estables. La protección contra colisiones integrada asegura una recuperación rápida tras impactos, mientras que las alertas de señal anticipan problemas y reducen tiempos de inactividad. Su diseño facilita el mantenimiento, garantizando fiabilidad y productividad en operaciones industriales a largo plazo.
    Especificaciones
    Tipo Cabezal de corte láser de fibra con autoenfoque
    Modelo  LCF15A1/LCF15A2
    Tipo de interfaz Q+, QD, LOE3.1, LOE3.2
    Longitud de onda 1064 nm ± 10 nm
    Potencia nominal ≤15 kW
    Longitud focal 250 mm/300 mm
    Longitud de colimación 100 mm
    Rango de enfoque -50 mm~+50 mm / -70 mm~+70 mm
    Rango de ajuste de centrado  ±1.5 mm
    Velocidad de enfoque 400 mm/s
    Precisión de posicionamiento repetido del eje de enfoque  0.05 mm
    Rango de movimiento del eje A ±45°
    Velocidad de rotación nominal 30 rpm
    Precisión de posicionamiento 1 min de arco
    Presión del gas auxiliar  ≤3MPa
    Peso 9.5 kg
    Aplicación

    Optimizado para cortar tubos y perfiles, desde formas redondas y cuadradas hasta vigas H, este cabezal ofrece un rendimiento estable en acero al carbono, acero inoxidable y otros metales industriales habituales.

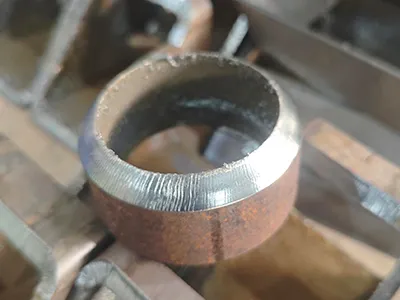

    • Cabezal de corte láser de fibra biselado de 15 kW (péndulo simple , ángulo recto, autoenfocable)Acero al carbono 8 mm, 12 kW – 8 m/min, corte con nitrógeno

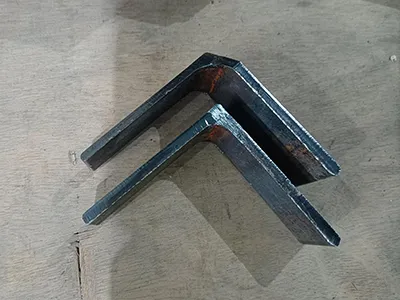

    • Cabezal de corte láser de fibra biselado de 15 kW (péndulo simple , ángulo recto, autoenfocable)Ángulo de acero 5 mm, 3 kW

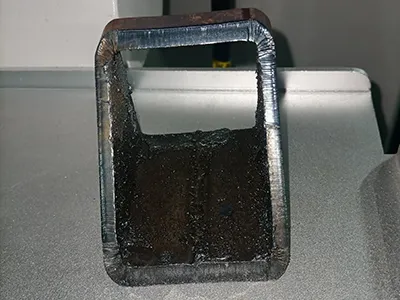

    • Cabezal de corte láser de fibra biselado de 15 kW (péndulo simple , ángulo recto, autoenfocable)Tubo cuadrado de acero al carbono 6 mm, 2.4 kW
    Características

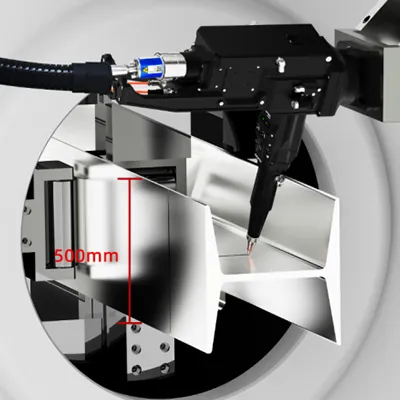

    Mayor alcance para perfiles complejos
    Mayor alcance para perfiles complejos

    Con capacidad de biselado de hasta 500 mm, este cabezal permite cortar perfiles estructurales grandes de manera fluida y precisa.

    Protección contra colisiones para mayor fiabilidad
    Protección contra colisiones para mayor fiabilidad

    El sensor integrado en la boquilla protege el cabezal láser ante impactos sin dañarlo, asegurando una rápida recuperación y manteniendo la producción sin interrupciones.

    Corte preciso y uniforme
    Corte preciso y uniforme

    Con un amplificador de capacitancia integrado que ofrece respuesta rápida y mínima interferencia, este cabezal asegura un rendimiento constante y cortes de muy buena calidad.

    Monitoreo inteligente de la presión de aire
    Monitoreo inteligente de la presión de aire

    Detecta fugas o presión baja de forma temprana, enviando alertas que permiten mantener el corte continuo y evitar interrupciones en la producción.

    Conexión EtherCAT local
    Conexión EtherCAT local

    Permite una comunicación fluida con sistemas CNC, asegurando un control sincronizado y un rendimiento integrado de la máquina.

    Consumibles y repuestos recomendados
    Lente protectora colimadora PMD32T2DS
    Lente protectora de enfoque PMD34T5DS
    Lente protectora de corte PMD34T5DS
    Lente colimadora DF100D37DS
    Lente de enfoque DF200D37DS, SF250D37DS, SF300D37DS
    Anillo de sellado 38.6×30.5×3.8， 38.6×30.5×3.8
    Anillo cerámico FC-18
    Boquilla Serie FSN21
    • Tags
    • Cabezales láser
    • Cabezales de corte láser
    • Cabezales de soldadura láser
    • Tecnología láser industrial
    • Sistemas láser de fibra
    • Eje rotativo para cabezales láser
    • Lente de enfoque
    • Lente de oscilación
    • Sistema óptico láser
    • Consumibles láser
    • Sistema de autoenfoque láser
    • Soldadura láser oscilante
    Cabezales de corte láser relacionados
    Encuentre el cabezal láser ideal para sus procesos de corte y soldadura

    Si busca un cabezal adaptado a sus especificaciones o necesita orientación para elegir la solución más adecuada, nuestro equipo técnico está listo para brindarle una asesoría personalizada.

    Contáctenos
    Cabezales de corte láser
      1. Ferretería y herramientas
      2. Ferretería y herramientas Cabezales láser de alta precisión para el corte de elementos de fijación, herramientas eléctricas y manuales
      1. Accesorios de baño
      2. Accesorios de baño Cabezales láser para el procesamiento de piezas metálicas en la industria de accesorios para baño
      1. Automotriz
      2. Automotriz Cabezales láser para procesar con precisión piezas metálicas de la industria automotriz
      1. Baterías de litio
      2. Baterías de litio Cabezales láser diseñados para el corte y acabado preciso en la fabricación de baterías
      1. Corte plano 2D
      2. Corte plano 2D Cabezales láser para el corte preciso de chapas metálicas planas en 2D
      1. Corte de tubos y perfiles
      2. Corte de tubos y perfiles Cabezales láser para el corte preciso de tubos y perfiles metálicos
      1. Corte biselado
      2. Corte biselado Cabezales láser para crear bordes biselados en piezas metálicas
      1. Corte 3D
      2. Corte 3D Cabezales láser para el corte preciso de componentes metálicos complejos y piezas estructurales

    Nuestros modelos de alta potencia están diseñados para ofrecer rendimiento superior en el corte de placas gruesas. Incorporan funciones innovadoras como monitoreo de presión de gas, detección de fugas, control de perforaciones y temperatura de boquilla. Estas prestaciones aumentan la estabilidad del proceso, simplifican el mantenimiento y permiten una operación eficiente incluso en condiciones exigentes.

    Los cabezales especializados para tubos y perfiles metálicos pueden cortar tubos redondos, cuadrados, rectangulares y vigas en H. Son compatibles con materiales como acero al carbono, acero inoxidable y otros metales industriales de alta resistencia.

    • Protección previa: antes de realizar cualquier mantenimiento, cubra el cabezal con cinta protectora o una envoltura adecuada para evitar que el polvo se acumule en los espacios o juntas.
    • No manipule las lentes internas: si nota suciedad o daño en las lentes internas, no las limpie ni las desmonte, ya que podría empeorar la contaminación. En esos casos, es mejor reemplazarlas por nuevas.
    • Reemplazo en entorno controlado: el cambio de lentes protectoras, de colimación y de enfoque debe efectuarse en una sala limpia (clase 1000 o superior) para prevenir la entrada de partículas.
    • Inspección de lentes: verifique primero la calidad del haz con papel blanco para detectar posibles puntos negros. Luego, pruebe a baja potencia con papel fotosensible negro para examinar la forma del haz. Finalmente, retire la lente y revísela bajo un microscopio para asegurar su precisión y limpieza.
