LCF20A

Cabezal de corte láser de fibra biselado de 20 kW (péndulo simple , ángulo recto)

Cabezal de corte láser con enfoque automático y tecnología inteligente, diseñado para trabajar con tubos y perfiles metálicos de hasta 20 kW de potencia

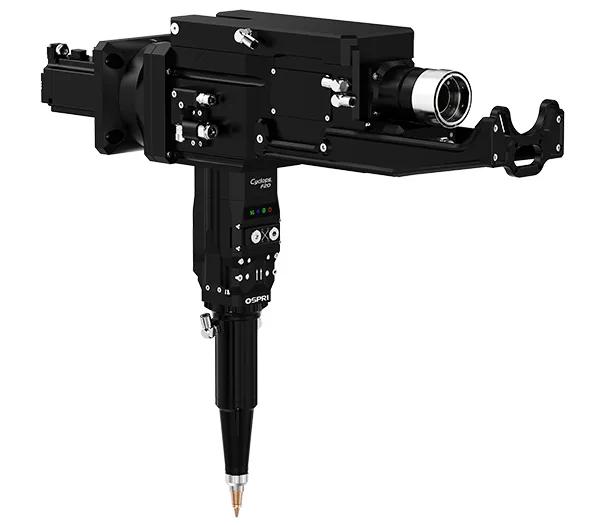

LCF20A1

Cabezal de corte láser de fibra biselado de 20 kW (péndulo simple , ángulo recto)
  • Cabezal de corte láser de fibra biselado de 20 kW (péndulo simple , ángulo recto)
  • Cabezal de corte láser de fibra biselado de 20 kW (péndulo simple , ángulo recto)
  • Cabezal de corte láser de fibra biselado de 20 kW (péndulo simple , ángulo recto)

    • Conector láser frontal: con soporte de montaje (ver figura 1) o sin soporte de montaje (ver figura 2)

    Solicite una cotización
    Manual del producto

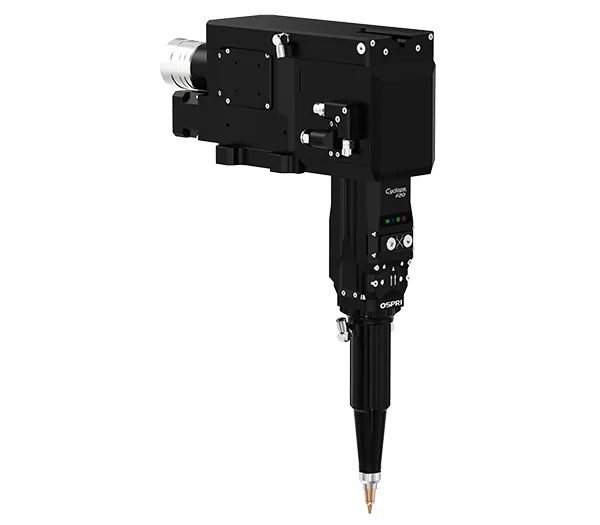

    LCF20A2

    Cabezal de corte láser de fibra biselado de 20 kW (péndulo simple , ángulo recto)
  • Cabezal de corte láser de fibra biselado de 20 kW (péndulo simple , ángulo recto)
  • Cabezal de corte láser de fibra biselado de 20 kW (péndulo simple , ángulo recto)
  • Cabezal de corte láser de fibra biselado de 20 kW (péndulo simple , ángulo recto)

    • Interfaz/conector láser posterior, figura 1 sin soporte de montaje, figura 2 con soporte de montaje

    Solicite una cotización
    Manual del producto

    Nuestro cabezal láser de fibra de alta potencia con ángulo recto, diseñado para cortar tubos y perfiles metálicos de hasta 20 kW con máxima precisión. Su sensor de boquilla de última generación permite procesar todo tipo de perfiles estructurales con facilidad, mientras que la protección anti-colisión garantiza una recuperación inmediata ante cualquier impacto. La señal optimizada asegura cortes estables y fiables, y su diseño inteligente reduce los tiempos de inactividad y simplifica el mantenimiento.
    Especificaciones
    Tipo Cabezal de corte láser de fibra con autoenfoque
    Modelo  LCF20A1/LCF20A2
    Tipo de interfaz Q+, QD, LOE3.1, LOE3.2
    Longitud de onda 1064 nm ± 10 nm
    Potencia nominal  ≤20 kW
    Longitud focal  250 mm/300 mm
    Longitud de colimación 100 mm
    Rango de enfoque -50 mm~+50 mm / -70 mm~+70 mm
    Rango de ajuste de centrado ±1.5 mm
    Velocidad de enfoque 400 mm/s
    Precisión de posicionamiento repetido del eje de enfoque 0.05 mm
    Rango de movimiento del eje A ±45°
    Velocidad de rotación nominal 30 rpm
    Aceleración angular 240 rad/s²
    Precisión de posicionamiento 1 minuto de arco
    Presión del gas auxiliar  ≤3 MPa
    Peso 10 kg
    Aplicación

    Este cabezal láser de alta potencia es capaz de cortar todo tipo de tubos y perfiles metálicos, desde redondos y cuadrados hasta vigas en H. Perfecto para trabajar con acero al carbono, acero inoxidable y otros materiales estructurales habituales, combina versatilidad y rendimiento en un solo equipo.

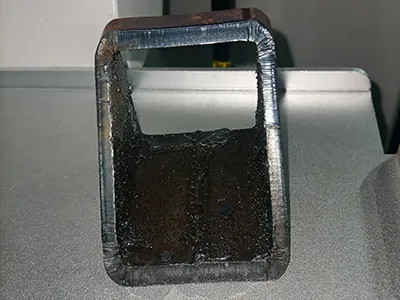

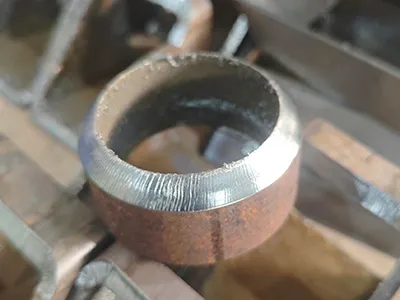

    • Cabezal de corte láser de fibra biselado de 20 kW (péndulo simple , ángulo recto)Acero al carbono de 8 mm

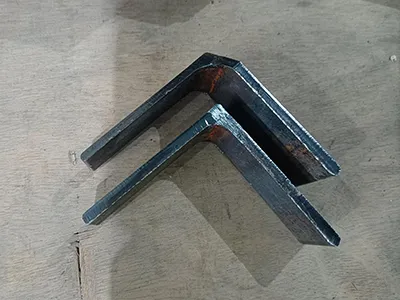

    • Cabezal de corte láser de fibra biselado de 20 kW (péndulo simple , ángulo recto)Ángulo de hierro de 5 mm
    • Cabezal de corte láser de fibra biselado de 20 kW (péndulo simple , ángulo recto)Acero al carbono de 6 mm
    Características

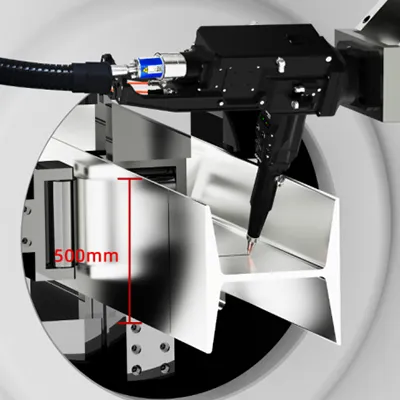

    Mayor alcance para perfiles complejos
    Mayor alcance para perfiles complejos

    Su capacidad de corte en bisel de hasta 500 mm permite trabajar con perfiles estructurales grandes de manera fluida y precisa.

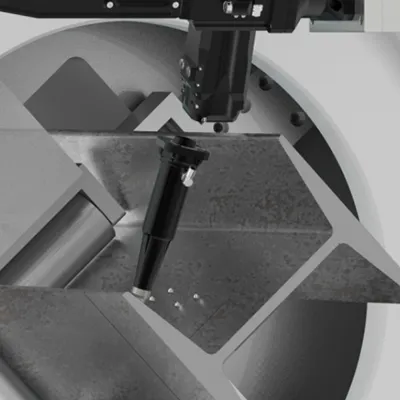

    Protección anti-colisión para un trabajo seguro y continuo
    Protección anti-colisión para un trabajo seguro y continuo

    Su sensor de boquilla láser integrado evita daños por impactos, permitiendo una recuperación rápida y manteniendo la producción sin interrupciones.

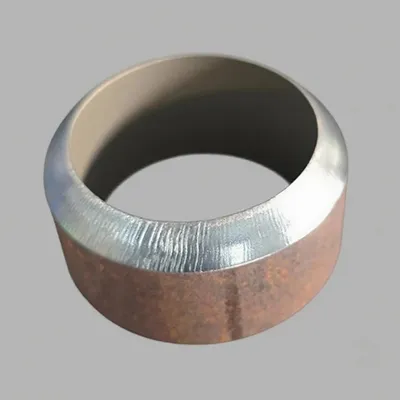

    Cortes precisos y consistentes
    Cortes precisos y consistentes

    Gracias a su amplificador de capacitancia integrado, ofrece una respuesta rápida con poca interferencia, asegurando un rendimiento de corte estable y de alta precisión.

    Control inteligente de la presión de aire
    Control inteligente de la presión de aire

    Detecta de manera anticipada fugas o niveles bajos de presión, asegurando un funcionamiento continuo y evitando interrupciones en la producción.

    Conexión EtherCAT para control local
    Conexión EtherCAT para control local

    Se integra de manera fluida con sistemas CNC, permitiendo un control sincronizado y un rendimiento coordinado de toda la máquina.

    Consumibles y repuestos recomendados
    Lente protectora colimadora PMD32T2DS
    Lente protectora de enfoque PMD34T5DS
    Lente protectora de corte PMD34T5DS
    Lente colimadora DF100D37DS
    Lente de enfoque  DF200D37DS，SF250D37DS，SF300D37DS
    Anillo de sellado 38.6×30.5×3.8
    Anillo cerámico FC-18
    Boquilla Serie FSN21
    • Tags
    • Cabezales láser
    • Cabezales de corte láser
    • Cabezales de soldadura láser
    • Tecnología láser industrial
    • Sistemas láser de fibra
    • Eje rotativo para cabezales láser
    • Lente de enfoque
    • Lente de oscilación
    • Sistema óptico láser
    • Consumibles láser
    • Sistema de autoenfoque láser
    • Soldadura láser oscilante
    Cabezales de corte láser relacionados
    Encuentre el cabezal láser ideal para sus procesos de corte y soldadura

    Si busca un cabezal adaptado a sus especificaciones o necesita orientación para elegir la solución más adecuada, nuestro equipo técnico está listo para brindarle una asesoría personalizada.

    Contáctenos
    Cabezales de corte láser
      1. Ferretería y herramientas
      2. Ferretería y herramientas Cabezales láser de alta precisión para el corte de elementos de fijación, herramientas eléctricas y manuales
      1. Accesorios de baño
      2. Accesorios de baño Cabezales láser para el procesamiento de piezas metálicas en la industria de accesorios para baño
      1. Automotriz
      2. Automotriz Cabezales láser para procesar con precisión piezas metálicas de la industria automotriz
      1. Baterías de litio
      2. Baterías de litio Cabezales láser diseñados para el corte y acabado preciso en la fabricación de baterías
      1. Corte plano 2D
      2. Corte plano 2D Cabezales láser para el corte preciso de chapas metálicas planas en 2D
      1. Corte de tubos y perfiles
      2. Corte de tubos y perfiles Cabezales láser para el corte preciso de tubos y perfiles metálicos
      1. Corte biselado
      2. Corte biselado Cabezales láser para crear bordes biselados en piezas metálicas
      1. Corte 3D
      2. Corte 3D Cabezales láser para el corte preciso de componentes metálicos complejos y piezas estructurales

    Nuestros modelos de alta potencia están diseñados para ofrecer rendimiento superior en el corte de placas gruesas. Incorporan funciones innovadoras como monitoreo de presión de gas, detección de fugas, control de perforaciones y temperatura de boquilla. Estas prestaciones aumentan la estabilidad del proceso, simplifican el mantenimiento y permiten una operación eficiente incluso en condiciones exigentes.

    Los cabezales especializados para tubos y perfiles metálicos pueden cortar tubos redondos, cuadrados, rectangulares y vigas en H. Son compatibles con materiales como acero al carbono, acero inoxidable y otros metales industriales de alta resistencia.

    • Protección previa: antes de realizar cualquier mantenimiento, cubra el cabezal con cinta protectora o una envoltura adecuada para evitar que el polvo se acumule en los espacios o juntas.
    • No manipule las lentes internas: si nota suciedad o daño en las lentes internas, no las limpie ni las desmonte, ya que podría empeorar la contaminación. En esos casos, es mejor reemplazarlas por nuevas.
    • Reemplazo en entorno controlado: el cambio de lentes protectoras, de colimación y de enfoque debe efectuarse en una sala limpia (clase 1000 o superior) para prevenir la entrada de partículas.
    • Inspección de lentes: verifique primero la calidad del haz con papel blanco para detectar posibles puntos negros. Luego, pruebe a baja potencia con papel fotosensible negro para examinar la forma del haz. Finalmente, retire la lente y revísela bajo un microscopio para asegurar su precisión y limpieza.
